Fabricant et fournisseur de rayonnages cantilever en Chine
Principales caractéristiques du rayonnage cantilever
- Paiement en ligne sûr et sécurisé
- Livraison rapide et dans les délais
- Large gamme de rayonnages à palettes cantilever
- Matériaux et fabrication de racks de haute qualité
Qu'est-ce qu'un rack cantilever
Un rayonnage cantilever est un système de stockage pratique et l'un des plus populaires pour les matériaux lourds. Idéalement, ces rayonnages sont les meilleurs pour récupérer rapidement des charges lourdes, permettant un accès direct aux travailleurs. De plus, vous pouvez les obtenir dans des conceptions de rayonnages cantilever structurels et laminés en fonction de la longueur, du poids et de la forme de vos marchandises.
Un autre avantage de ce rack est son intégration à votre entrepôt actuel. Vous pouvez ajuster la hauteur de ces racks pour profiter d'un stockage vertical maximal. Bien que de nombreux fabricants proposent des systèmes en porte-à-faux d'occasion, il est toujours judicieux d'installer une nouvelle structure pour plus de durabilité et de sécurité. Ainsi, si vous souhaitez conserver des marchandises lourdes sur un rack, un porte-à-faux est la meilleure option.
Avantages des rayonnages cantilever
Les colonnes et les porte-à-faux, fabriqués en acier laminé à froid en forme de H de 3 mm d'épaisseur, peuvent supporter des charges allant jusqu'à 800 kg par bras et une capacité de charge totale d'environ 5 000 kg.
La hauteur du rack peut être réglée librement en fonction de l'espacement des trous (100 mm) sur les colonnes. Les longueurs de porte-à-faux peuvent également être personnalisées selon les besoins.
Les colonnes et les traverses sont assemblées à l'aide de combinaisons enfichables ou boulonnées, ce qui rend l'installation pratique, le démontage simple et le transport facile.
Les marchandises stockées sur les rayonnages ne sont pas comprimées, ce qui garantit l'intégrité des marchandises et réduit les pertes. Les rayonnages de type ouvert facilitent l'inventaire et la mesure.
Types de rayonnages à palettes cantilever
Il existe deux principaux types de rayonnages cantilever.
Rayonnages cantilever robustes
Les solutions en porte-à-faux robustes sont idéales pour les marchandises solides et volumineuses. Elles sont dotées de montants, de supports et de bras spéciaux. Le type robuste peut être érigé de 8 à 20 pieds maximum. Les bras peuvent être inclinés ou droits et fabriqués avec de l'acier de calibre 7 à 10 pour supporter environ 4000 livres avec une longueur maximale comprise entre 54 et 60 pouces. Cependant, chez OKE Storage, nous utilisons des poutres en I et des jauges en acier pour fabriquer ces racks en fonction des exigences de charge de nos clients.
Les jeux de supports sont vendus séparément en fonction des montants et des bras sélectionnés. Par exemple, si vous installez un système en porte-à-faux de 20 pieds de haut avec une longueur de bras de 48 pouces. Dans ce cas, vous n'aurez peut-être besoin que d'un seul jeu de supports.
Rayonnages cantilever légers
Un rayonnage à palettes en porte-à-faux léger est idéal pour le stockage de charges légères à moyennes. Il s'agit également d'une solution très économique pour stocker des marchandises surdimensionnées. En raison de leur rentabilité, les rayonnages légers sont très demandés.
Autres catégories de systèmes de rayonnages de stockage en porte-à-faux
- Rayonnage à cantilever pour bois de construction:Idéal pour les matériaux volumineux à structure large, comme le contreplaqué ou le bois.
- Rayonnage en porte-à-faux pour parc de récupération:Ce type de rack métallique en porte-à-faux permet de gagner beaucoup d'espace et est utilisé pour ranger les véhicules. Il est efficace pour les centres de recyclage.
Avantages de l'utilisation de systèmes de stockage en acier à rayonnages cantilever
Vous pouvez obtenir de nombreux avantages lorsque vous disposez d'une solution de stockage en porte-à-faux dans votre entrepôt :
- Permet de gagner beaucoup d'espace
- Solide et longue durée de vie
- Personnalisation simple
- Plusieurs options pour les capacités de charge
- Facilité de chargement et de déchargement des stocks
- Combinaison facile avec d'autres systèmes de stockage
- De zéro à un minimum d'obstructions pour atteindre les rayonnages
Principaux composants des rayonnages à palettes en porte-à-faux
En règle générale, les rayonnages de stockage métalliques en porte-à-faux sont principalement composés des éléments suivants :
Montants
Les montants sont un élément essentiel d'un système de rayonnage en porte-à-faux. Ils sont installés avec les bases, ce qui rend l'ensemble du système robuste. Les montants sont divisés en types simple face et double face, fabriqués à partir d'acier laminé à froid Q235 de haute qualité comme matière première, avec un espacement des trous de 100 mm. Les bras en porte-à-faux peuvent être ajustés verticalement en fonction des unités d'espacement des trous.
Poutres
Les poutres, également appelées bras dans les rayonnages en porte-à-faux en acier, servent de niveaux pour le stockage des marchandises. Elles sont disponibles en versions horizontales et inclinées (2°~4°). Les bras en porte-à-faux des rayonnages légers sont intégrés dans les montants, tandis que les bras en porte-à-faux des rayonnages robustes nécessitent des assemblages par boulons.
Base
Construction de base utilisant une poutre en H à haute capacité de charge pour une meilleure stabilité du rack en porte-à-faux dans les directions verticales et horizontales.
Croisillons
Des croisillons relient horizontalement les montants et huit fourches entrecroisées relient les montants, améliorant ainsi la torsion et la stabilité du porte-à-faux structurel.
Principe de fonctionnement du rayonnage cantilever
Les montants et la base assurent un support stable et robuste. Les marchandises sont placées sur les bras en porte-à-faux, et ces derniers équilibrent la charge grâce aux montants et à la base.
La récupération et le stockage des marchandises sont généralement effectués à l'aide de chariots élévateurs ou de ponts roulants. Les chariots élévateurs déposent délicatement les marchandises sur les bras en porte-à-faux, où l'angle d'inclinaison des bras et les dispositifs de retenue d'extrémité empêchent les marchandises de rouler ou de se disperser. Le nombre et la longueur appropriés des bras en porte-à-faux garantissent que les marchandises sont stockées en toute sécurité.
Comment déterminer la bonne taille de rayonnages cantilever
Déterminer la bonne hauteur verticale des racks en porte-à-faux :
Avant d'installer des rayonnages en porte-à-faux, prenez les mesures exactes de la hauteur de votre bâtiment. De plus, gardez la hauteur verticale étendue d'environ 4 à 6 pieds par rapport à la surface supérieure de votre chargement. Cela permettra au cariste de charger et de décharger les marchandises rapidement.
Déterminer la capacité de bras requise des racks en porte-à-faux :
Pour connaître la capacité de charge des bras de votre structure en porte-à-faux d'entrepôt, divisez le poids total de vos marchandises par le nombre de bras. Assurez-vous également que la charge n'est pas inégale lorsqu'elle est placée sur les bras.
Déterminer la longueur de contreventement correcte des racks en porte-à-faux :
La longueur du contreventement dans ce rack est toujours similaire à la longueur de l'espace total entre deux montants.
Consignes de sécurité avant la construction de rayonnages de stockage en porte-à-faux
Il est nécessaire d'installer correctement un rack en porte-à-faux métallique pour des raisons de sécurité et de facilité d'utilisation. Par conséquent, lors de la construction du rack, veillez aux points suivants.
1. Assurez-vous qu'il n'y a pas de déflexion lors du maintien de la charge, car cela exerce une pression supplémentaire sur les bras. Pour vérifier cela, élevez une seule structure, fixez les bras/poutres et conservez deux blocs de bois. De plus, ne laissez pas plus de 1/2 pied d'espace entre 2 bras. S'il y a une déflexion, cela signifie que la charge dépasse la distance entre deux bras.
2. Sélectionnez la longueur des bras en nombre pair en fonction de la largeur de vos appareils orthopédiques. N'oubliez pas que la plupart des appareils orthopédiques sont disponibles dans une largeur comprise entre 2 pieds et 8 pieds.
3. Si la déflexion est toujours présente dans deux bras, vous pouvez ajouter trois bras. Assurez-vous également que vos marchandises ne dépassent pas les bras de plus de 1/2 pouce.
Accessoires de sécurité Nos accessoires de sécurité méticuleusement conçus, associés à une ingénierie structurelle de premier ordre, améliorent la stabilité de nos unités de rayonnage, vous offrant tranquillité d'esprit, sécurité et praticité.
Porte-à-faux incliné:Lorsque le poids des marchandises provoque un déplacement de l'angle vers le bas dans le porte-à-faux, l'angle vers le haut (2°~4°) empêche efficacement les marchandises de se disperser.
Embouts de bras en porte-à-faux et supports de base:L'installation de dispositifs de retenue aux extrémités extérieures des bras en porte-à-faux et sur la base empêche les marchandises de rouler et de tomber, tout en protégeant les opérateurs.
Croisillons spécialement conçus:La connexion des montants horizontalement et en diagonale renforce la stabilité en torsion du rack en porte-à-faux.
Base étendue:La base est intentionnellement conçue plus longue que les bras en porte-à-faux, empêchant efficacement les marchandises de faire basculer la structure globale lorsqu'elles sont placées sur les bras.
Boulons de base à haute résistance:Les bases de racks légers sont fixées avec neuf boulons M16120, tandis que les bases de racks robustes utilisent quatre boulons M18290. Ces boulons de haute qualité renforcent la connexion entre les montants et la base, améliorant la stabilité globale du rack en porte-à-faux et évitant le risque de basculement.
Fixation par boulons de qualité supérieure:Les boulons d'expansion de qualité supérieure de grade 8.8 (M12*110) ancrent solidement la base au sol.
Analyse de la source et de la force de conception
Notre conception de produit et notre analyse des contraintes sont basées sur diverses normes industrielles pour les racks de stockage, notamment les « Spécifications pour les dimensions et les charges nominales des racks industriels » (GB/T 27924-2011), la « Conception et calcul des racks industriels » (GB/T 28576-2012), les « Racks en porte-à-faux » (20100355-T-469), les « Conditions techniques pour les racks structurels en acier soudés dans les entrepôts stéréoscopiques » du Japon (JB/T 5323-91), la « Norme de sécurité pour les racks de stockage en acier utilisés dans les applications industrielles et commerciales » des États-Unis (ANSI/MH10.21984) et la « Spécification pour la conception, les tests et l'utilisation des racks de stockage industriels en acier » (MH16.1-2004).
Analyse des contraintes des poteaux et des cantilever : Le moment maximal M sur le poteau est donné par la formule M = ql^2 + 2qlx, où q représente la charge. À la jonction de la poutre en porte-à-faux et du poteau, la contrainte de flexion maximale σ sur le poteau est calculée comme σ = M / W^2, où W^2 est le module de section du poteau. Dans des conditions de charge complète, le poteau subit la contrainte de flexion maximale, ce qui entraîne la déflexion maximale d'un côté du rack. Lorsque la première couche est chargée, le poteau se déforme, et ce schéma se poursuit pour chaque couche suivante au fur et à mesure de sa charge, ce qui entraîne une déflexion du poteau au niveau de la n-ième couche.
Analyse de la stabilité des vibrations de la tablette Selon la dernière édition du « Code de conception sismique des structures », les charges sismiques ne doivent être calculées que dans le sens horizontal [8]. Sur la base des exigences locales de résistance sismique des bâtiments, cette tablette est conçue pour un niveau de résistance sismique de 6, avec une accélération sismique de 0,1 g.
Dans la formule :
Cv représente le coefficient sismique, lié au site et à l'accélération sismique, et est pris comme Cv = 0,24.
R est le facteur de sécurité, fixé à R = 4.
T est la période de vibration de l'étagère, calculée comme T = 1/f = 0,515 seconde.
En combinant les équations (7) et (8), nous obtenons une charge horizontale F de 44 671 Newtons.
OKE Storage – Un excellent partenaire pour la fabrication de systèmes en porte-à-faux
OKE Storage propose une large gamme d'options lorsque vous avez besoin de nouveaux rayonnages de stockage en porte-à-faux en acier. Nous sommes l'un des principaux fournisseurs de rayonnages en porte-à-faux au monde. Avec plus de 20 ans d'expérience en tant que fabricants de rayonnages en porte-à-faux, nous avons servi plus de 85 clients dans différents pays. Nos principaux acheteurs comprennent des entreprises de premier plan, notamment DHL, Peugeot, Toyota, Pepsi et bien d'autres. Nous disposons d'une excellente équipe d'ingénieurs qui testent toute la structure du système de stockage en porte-à-faux et personnalisent votre commande en fonction de vos besoins.
Que vous souhaitiez un système de rayonnage en porte-à-faux simple ou double face, nous pouvons fabriquer d'excellentes solutions avec une capacité de charge de 5000 lb par bras. Nous travaillons en collaboration avec nos clients pour créer des systèmes de stockage durables et économiques. Contactez-nous dès aujourd'hui pour plus d'informations sur nos solutions de rayonnage ou pour obtenir des conseils de nos experts.
Utilisation des rayonnages cantilever dans différentes industries – Applications appropriées
Quincaillerie et matériaux de construction
Un système de stockage en porte-à-faux est parfait pour conserver les matériaux de construction des bâtiments, en particulier les tôles d'acier et le fer.
Fabrication
Les matériaux de fabrication tels que les faisceaux de fibres, le bois d'œuvre et d'autres feuilles de bois peuvent être facilement stockés sur les bras de ces racks.
Accessoires pour voitures
À l'aide de supports en porte-à-faux en acier robuste, vous pouvez conserver les voitures ainsi que leurs accessoires, ce qui rend cette solution de stockage idéale pour les salles d'exposition automobiles.
Électronique et appareils électriques
Le support en acier en porte-à-faux léger ou moyen vous permet de ranger facilement des articles électroniques en boîte, tels que des cuisinières et de longues pales de ventilateur.
Matériel long
Vous pouvez utiliser des racks de stockage en porte-à-faux industriels pour stocker différents matériaux longs, notamment du bambou, des dalles de béton et des panneaux solaires.
Pourquoi OKE Storage est-il fiable et digne de confiance ?
- Plage de paramètres
- Poids et dimensions
- Détails du produit
- Assistance produits
- Cas de réussite
| Tudroit | Simple face/double face, hauteur 2000-5000 mm, personnalisable |
| Forme en porte-à-faux | Horizontal/Incliné |
| Longueur du porte-à-faux | 600-1400mm, Personnalisable |
| Capacité de charge | Un seul bras en porte-à-faux : max 800 kg Capacité de charge totale : max 5000 kg. |
| Espacement des trous | 100 mm |
| Couleur | Bleu (RAL5005/5015), Orange (RAL2004) ou personnalisé : toutes les couleurs RAL, MOQ (par conteneur de 20 pieds) |
| Délai de livraison | 15-20 jours pour un conteneur |
| Poids et dimensions | |
| Profondeur du support | 800 mm/900 mm/1 000 mm/1 100 mm/1 200 mm |
| Largeur | 600-1400 mm ou personnalisé |
| Section de bras | 60*40*1,5 mm/100*50*3,0 mm |
| Section verticale | 200*60/300*90mm*3.0mm |
| Trous de pitch | 50 mm |
| Capacité de poids/Niveau | 500-2000kg/bras |
| Capacité totale | 500-15000kg |
| Hauteur | 6 m ou personnalisé |
| Détails du produit | |
| Numéro de modèle | Rayonnages cantilever |
| Assemblage requis | Oui |
| Nom de marque | Stockage OKE |
| Type de bras | Poutre tubulaire/poutre caisson |
| Type de construction | Boulonné |
| Taper | Démarreur |
| Nombre de niveaux | Selon les besoins du client |
| Matériel | Acier/Acier Q 235B (même niveau SS400) |
| Capacité de la baie unitaire | 500kg – 15000kg / Personnalisé |
| Couleur | Standard : Bleu (RAL5005/5015), Orange (RAL2004), Personnalisé : Toutes les couleurs RAL, MOQ (par conteneur de 20 pieds) |
| Finition de surface | Revêtement en poudre/ Galvanisé |
| Emballage | Le colis se termine par du carton et un paquet avec des sangles extérieures en acier, selon les besoins du client. |
| Fonctionnalité | Durable, protection contre la corrosion |
| Utiliser | Rayonnage d'entrepôt |
| Usage | Système de stockage d'entrepôt |
| Application | Largement utilisé |
| Code SH | 73089000 |
| Assistance produits | |
| Consultation gratuite | Oui, vous pouvez répondre gratuitement à toutes vos questions. |
| Prise en charge de la personnalisation | Oui |
| Conception libre | Oui, dessin CAO/PDF/3D |
| Échantillon gratuit | Disponible (frais de livraison à la charge de l'acheteur) |
| Échantillon 3D | Oui, échantillon 3D 1:1, économisez votre temps et vos coûts d'essais et d'erreurs |
| Pré-installation | Oui |
| Test de capacité | Oui, si nécessaire. |
| OEM et ODM | Disponible |
| Certification | CE / ISO |
| Délai de mise en œuvre | 15 à 20 jours pour les rayonnages à palettes ordinaires, un conteneur |
| Service d'installation | Oui, soumettez le dessin ou la vidéo d'installation et envoyez l'ingénieur sur votre site si nécessaire. |
| Service d'entretien | Oui, nous soumettons un guide de maintenance gratuit. |
| Service de réparation | Oui, nous proposons des services de réparation. |
Produit connexe
Rayonnage cantilever
Si vous avez des questions, vous pouvez nous contacter, nous aurons des professionnels pour concevoir pour vous et émettre des dessins gratuits.
Les systèmes de stockage industriels en porte-à-faux laminés ont une structure sans boulon et sont idéaux pour les matériaux légers. Au contraire, dans le type structurel, le système est solidement fixé au sol par boulonnage. Par conséquent, ce type de porte-à-faux est parfait pour stocker des marchandises lourdes.
Le coût des nouveaux systèmes de rayonnages à palettes en porte-à-faux d'entrepôt dépend de vos besoins, de l'espace de votre entrepôt et de la conception des rayonnages.
Faites toujours attention à la toiture de votre entrepôt afin de pouvoir personnaliser les systèmes en porte-à-faux en conséquence. De même, il est nécessaire d'avoir des montants, des supports et des bras corrects pour éviter que le produit ne dépasse ou ne se déforme.
Un système de porte-à-faux poudré ne convient pas aux lieux extérieurs.
Oui, le stockage des matériaux à la base de votre rayonnage en porte-à-faux est sécuritaire.
L'intervalle entre chaque trou dans les montants est de 100 mm et la distance minimale de réglage de la hauteur des étagères est de 100 mm. Vous pouvez continuer à ajouter des montants pour augmenter la profondeur du rack cantilever.
En règle générale, il faut compter entre 15 et 20 jours pour un conteneur. Pour les produits personnalisés, le délai spécifique dépendra des résultats de la consultation.
Des inspections régulières, des nettoyages, des vérifications des composants et le remplacement des pièces usées sont nécessaires. Nous proposons également des services de maintenance et d'entretien si nécessaire.
Nous offrons une garantie de 10 ans et un service après-vente 24h/24 et 7j/7. N'hésitez pas à nous contacter pour toute question.
Nous accordons une grande importance aux systèmes de gestion de la qualité et avons obtenu la certification ISO 9001. De plus, nos produits sont conformes aux certifications CE, AS4084, aux normes américaines RMI et aux normes FEM.

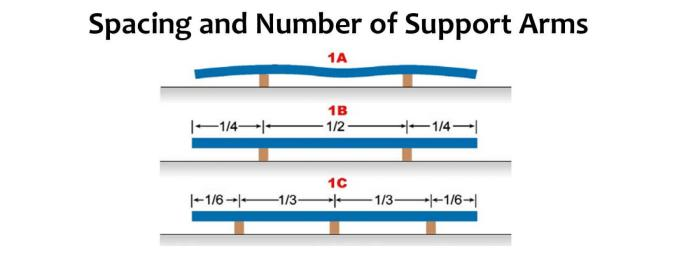

- Déterminez le nombre et l'espacement des consoles en porte-à-faux. Trouvez des blocs de bois et placez les marchandises dessus. Surveillez toute déflexion et si c'est le cas, ajoutez un autre bloc au fond. Les blocs de bois représentent le nombre et l'espacement des consoles.

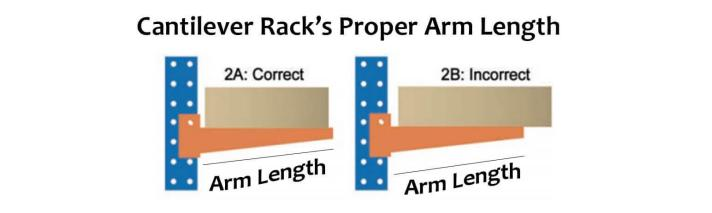

- Déterminer la longueur du bras. La longueur du bras est mesurée par la largeur de la cargaison. Lors du placement des marchandises, elles ne doivent pas dépasser la longueur du porte-à-faux.

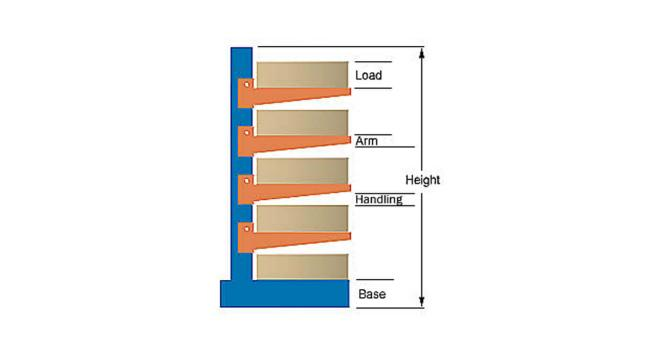

- Déterminer la hauteur de la colonne : hauteur de la base + nombre de bras + largeur de la charge plus l'espace nécessaire au transport. La hauteur de la colonne peut être obtenue.
