Fabricante y proveedor de estanterías voladizas en China
Características principales de las estanterías Cantilever
- Pago online seguro y protegido
- Entrega rápida y puntual
- Amplia gama de estanterías para palets cantilever
- Material de alta calidad y fabricación de bastidores.
¿Qué es Cantilever Rack?
Las estanterías voladizas son uno de los sistemas de almacenamiento más populares y prácticos para materiales pesados en stock. Lo ideal es que estas estanterías sean las mejores para recuperar rápidamente cargas pesadas, lo que permite el acceso directo a los trabajadores. Además, se pueden conseguir en diseños de estanterías voladizas estructurales y laminadas, según la longitud, el peso y la forma de sus productos.
Otra gran ventaja de este tipo de estanterías es su integración con el almacén actual. Puede ajustar la altura de estas estanterías para disfrutar del máximo almacenamiento vertical. Si bien muchos fabricantes ofrecen sistemas voladizos usados, siempre es recomendable instalar una estructura nueva para lograr durabilidad y seguridad. Por lo tanto, si desea almacenar productos pesados en una estantería, un sistema voladizo es la mejor opción.
Beneficios de los racks Cantilever
Las columnas y ménsulas, fabricadas en acero laminado en frío en forma de H de 3 mm de espesor, pueden soportar cargas de hasta 800 kg por brazo y una capacidad de carga total de aproximadamente 5000 kg.
La altura del bastidor se puede ajustar libremente en función del espaciado entre orificios (100 mm) en las columnas. Las longitudes de los voladizos también se pueden personalizar según sea necesario.
Las columnas y las vigas transversales se unen mediante combinaciones enchufables o atornilladas, lo que hace que la instalación sea cómoda, el desmontaje sencillo y el transporte fácil.
Las mercancías almacenadas en estanterías no se aplastan, lo que garantiza la integridad de las mismas y reduce las pérdidas. Las estanterías de tipo abierto facilitan el inventario y la medición.
Tipos de estanterías para palés Cantilever
Hay dos tipos principales de estanterías cantilever.
Estanterías Cantilever de alta resistencia
Las soluciones de soportes en voladizo para trabajos pesados son las mejores para productos sólidos y voluminosos. Tienen montantes, conjuntos de soportes y brazos especiales. El tipo de soporte para trabajos pesados se puede montar desde 8 pies hasta 20 pies como máximo. Los brazos pueden ser inclinados o rectos y estar hechos de acero de calibre 7 a 10 para soportar alrededor de 4000 libras con una longitud máxima de entre 54 y 60 pulgadas. Sin embargo, en OKE Storage utilizamos vigas en I y calibres de acero para fabricar estos estantes de acuerdo con los requisitos de carga de nuestros clientes.
Los juegos de tirantes se venden por separado según los montantes y brazos seleccionados. Por ejemplo, si está instalando un sistema en voladizo de 20 pies de alto con 48 pulgadas de longitud de brazo, es posible que solo necesite un juego de tirantes.
Estanterías Cantilever para trabajos ligeros
Las estanterías para palés cantilever de carga ligera son las mejores para el almacenamiento de peso ligero a medio. También son una solución muy económica para almacenar mercancías de gran tamaño. Debido a su relación coste-beneficio, las estanterías para carga ligera tienen una gran demanda.
Más categorías de sistemas de estanterías de almacenamiento en voladizo
- Estantería voladiza para madera:Ideal para materiales voluminosos que tienen una estructura ancha, como madera contrachapada o madera.
- Estantería Cantilever para depósito de salvamento:Este tipo de estantería metálica cantilever ahorra mucho espacio y se utiliza para guardar vehículos. Es eficiente para centros de reciclaje.
Beneficios de utilizar sistemas de almacenamiento de acero con estanterías Cantilever
Puede obtener una gran cantidad de ventajas al tener una solución de almacenamiento en voladizo en su almacén:
- Ahorra un buen espacio
- Fuerte y de alta esperanza de vida.
- Personalización sencilla
- Varias opciones de capacidades de carga.
- Facilidad de carga y descarga de stock
- Fácil combinación con otros sistemas de almacenamiento
- Obstáculos mínimos o nulos para acceder a las estanterías
Componentes principales de las estanterías para palés Cantilever
Por lo general, los estantes de almacenamiento metálicos en voladizo se componen principalmente de los siguientes componentes:
Montantes verticales
Los montantes son una parte esencial de un sistema de estanterías de almacenamiento en voladizo. Se instalan con las bases, lo que hace que todo el sistema sea robusto. Los montantes se dividen en tipos de un solo lado y de doble lado, fabricados con acero laminado en frío Q235 de alta calidad como materia prima, con un espaciado de orificios de 100 mm. Los brazos en voladizo se pueden ajustar verticalmente según las unidades de espaciado de orificios.
Vigas
Las vigas, también llamadas brazos en los estantes de acero en voladizo, actúan como niveles para almacenar mercancías. Vienen en tipos horizontales e inclinados (2°~4°). Los brazos en voladizo para estanterías de servicio ligero están incrustados en los montantes, mientras que los brazos en voladizo para estanterías de servicio pesado requieren conexiones con pernos.
Base
Construcción de base con vigas en H de gran capacidad de carga para mejorar la estabilidad del estante voladizo tanto en dirección vertical como horizontal.
Tirantes cruzados
Los tirantes transversales conectan horizontalmente los montantes, y ocho horquillas entrecruzadas conectan los montantes, mejorando la torsión y la estabilidad del voladizo estructural.
Principio de funcionamiento de la estantería voladiza
Los montantes y la base proporcionan un soporte estable y robusto. Las mercancías se colocan sobre los brazos voladizos y estos equilibran la carga a través de los montantes y la base.
La recuperación y el almacenamiento de mercancías se realizan normalmente con carretillas elevadoras o grúas puente. Las carretillas elevadoras colocan con cuidado las mercancías sobre los brazos voladizos, donde el ángulo de inclinación de los brazos y los retenedores de los extremos evitan que las mercancías rueden o se esparzan. La cantidad y la longitud adecuadas de los brazos voladizos garantizan que las mercancías se almacenen de forma segura.
Cómo determinar el tamaño adecuado de las estanterías voladizas
Cómo encontrar la altura vertical correcta para los racks Cantilever:
Antes de instalar estanterías cantilever para almacén, mida correctamente la altura de su edificio. Además, mantenga la altura vertical extendida entre 4 y 6 pies en comparación con la superficie superior de su carga. Esto permitirá que el operador de la carretilla elevadora cargue y descargue las mercancías rápidamente.
Cómo determinar la capacidad de brazos necesaria para los bastidores voladizos:
Para saber cuánta capacidad de carga tienen los brazos de la estructura en voladizo de su almacén, divida el peso total de sus mercancías por el número de brazos. Además, asegúrese de que la carga no esté despareja al colocarse sobre los brazos.
Cómo averiguar la longitud de soporte correcta para estanterías voladizas:
La longitud del soporte en este rack es siempre similar a la longitud del espacio total entre dos montantes.
Pautas de seguridad antes de construir estanterías de almacenamiento en voladizo
Es necesario instalar correctamente un bastidor de metal en voladizo por razones de seguridad y facilidad de uso. Por lo tanto, al construir el bastidor, tenga en cuenta lo siguiente:
1. Asegúrese de que no haya deflexión al sostener la carga, ya que ejerce una presión adicional sobre los brazos. Para comprobarlo, eleve una sola estructura, fije los brazos/vigas y mantenga dos bloques de madera. Además, no deje más de 1/2 pie de espacio entre 2 brazos. Si hay deflexión, significa que la carga excede la distancia entre dos brazos.
2. Seleccione la longitud de los brazos en números pares según el ancho de sus juegos de tirantes. Recuerde que la mayoría de los tirantes están disponibles desde 2 pies de ancho hasta 8 pies de ancho.
3. Si la desviación sigue estando en dos brazos, puede agregar tres brazos. Además, asegúrese de que sus productos no sobresalgan de los brazos más de 1/2 pulgada.
Accesorios de seguridad Nuestros accesorios de seguridad meticulosamente diseñados, junto con una ingeniería estructural de primer nivel, mejoran la estabilidad de nuestras unidades de estanterías, brindándole tranquilidad, seguridad y practicidad.
Voladizo inclinado:Cuando el peso de las mercancías provoca un desplazamiento del ángulo hacia abajo en el voladizo, el ángulo hacia arriba (2°~4°) evita eficazmente que las mercancías se dispersen.
Extremos de brazo voladizo y retenedores de base:La instalación de retenedores en los extremos exteriores de los brazos voladizos y en la base evita que las mercancías rueden y caigan, al tiempo que protege a los operadores.
Tirantes transversales especialmente diseñados:La conexión de los montantes en horizontal y en diagonal refuerza la estabilidad torsional del bastidor cantilever.
Base extendida:La base está diseñada intencionalmente más larga que los brazos voladizos, lo que evita de manera efectiva que los productos inclinen la estructura general cuando se colocan sobre los brazos.
Pernos de base de alta resistencia:Las bases de los bastidores de servicio ligero se fijan con nueve pernos M16120, mientras que las bases de los bastidores de servicio pesado utilizan cuatro pernos M18290. Estos pernos de alta calidad refuerzan la conexión entre los montantes y la base, lo que mejora la estabilidad general del bastidor en voladizo y evita el riesgo de vuelco.
Fijación con pernos de primera calidad:Los pernos de expansión premium de grado 8.8 (M12*110) anclan de forma segura la base al suelo.
Análisis de la fuente de diseño y de la fuerza
Nuestro diseño de productos y análisis de tensión se basan en varias normas de la industria para estanterías de almacenamiento, incluidas las “Especificaciones para dimensiones y cargas nominales de estanterías industriales” (GB/T 27924-2011), “Diseño y cálculo de estanterías industriales” (GB/T 28576-2012), “Estanterías voladizas” (20100355-T-469), las “Condiciones técnicas para estanterías estructurales de acero soldado en almacenes estereoscópicos” de Japón (JB/T 5323-91), la “Norma de seguridad para estanterías de acero para almacenamiento utilizadas en aplicaciones industriales y comerciales” de los Estados Unidos (ANSI/MH10.21984) y la “Especificación para el diseño, prueba y utilización de estanterías de acero para almacenamiento industriales” (MH16.1-2004).
Análisis de tensión de columnas y voladizos: El momento máximo M en la columna se obtiene mediante la fórmula M = ql^2 + 2qlx, donde q representa la carga. En la unión de la viga en voladizo y la columna, la tensión de flexión máxima σ en la columna se calcula como σ = M / W^2, donde W^2 es el módulo de sección de la columna. En condiciones de carga completa, la columna experimenta la tensión de flexión máxima, lo que da como resultado la deflexión máxima en un lado del bastidor. Cuando se carga la primera capa, la columna se desvía y este patrón continúa para cada capa posterior a medida que se carga, lo que da como resultado la deflexión de la columna en la capa n.
Análisis de estabilidad de vibración de plataforma Según la última edición del “Código de diseño sísmico para estructuras”, las cargas sísmicas solo deben calcularse en la dirección horizontal [8]. Según los requisitos de resistencia sísmica de los edificios locales, esta plataforma está diseñada para un nivel de resistencia sísmica de 6, con una aceleración sísmica de 0,1 g.
En la fórmula:
Cv representa el coeficiente sísmico, relacionado con el sitio y la aceleración sísmica, y se toma como Cv = 0,24.
R es el factor de seguridad, establecido en R = 4.
T es el período de vibración del estante, calculado como T = 1/f = 0,515 segundos.
Combinando las ecuaciones (7) y (8), obtenemos una carga horizontal F de 44.671 Newtons.
OKE Storage: un socio ideal para la fabricación de sistemas Cantilever
OKE Storage ofrece una amplia gama de opciones cuando necesita nuevos estantes de almacenamiento de acero en voladizo. Somos uno de los principales proveedores de estanterías en voladizo del mundo. Con más de 20 años de experiencia como fabricantes de estanterías en voladizo, hemos prestado servicios a más de 85 clientes en diferentes países. Entre nuestros principales compradores se incluyen empresas destacadas, como DHL, Peugeot, Toyota, Pepsi y muchas más. Contamos con un gran equipo de ingenieros que prueban toda la estructura del sistema de almacenamiento en voladizo y personalizan su pedido según sus requisitos.
Ya sea que desee un sistema de estanterías cantilever de uno o dos lados, podemos fabricar excelentes soluciones con una capacidad de carga de 5000 lb por brazo. Coordinamos con nuestros clientes para crear sistemas de almacenamiento duraderos y económicos. Comuníquese con nosotros hoy mismo para obtener más información sobre nuestras soluciones de estanterías o para recibir asesoramiento de nuestros expertos.
Uso de estanterías voladizas en diferentes industrias: aplicaciones adecuadas
Ferretería y materiales de construcción
Un sistema de almacenamiento en voladizo es perfecto para guardar materiales de construcción, especialmente láminas de acero y hierro.
Fabricación
Los materiales de fabricación, como haces de fibras, madera y otras láminas de madera, se pueden almacenar fácilmente en los brazos de estos estantes.
Accesorios para automóviles
Con la ayuda de un bastidor voladizo de acero de alta resistencia, puede guardar automóviles y sus accesorios, lo que hace que esta solución de almacenamiento sea ideal para salas de exposición de automóviles.
Electrónica y electrodomésticos
El estante voladizo de acero para trabajo liviano o mediano le permite guardar fácilmente artículos electrónicos en cajas, como estufas y aspas de ventilador largas.
Material largo
Puede utilizar estanterías de almacenamiento voladizas industriales para almacenar distintos materiales largos, incluidos bambú, losas de hormigón y paneles solares.
¿Por qué OKE Storage es confiable y seguro?
- Rango de parámetros
- Peso y dimensiones
- Detalles del producto
- Soporte de productos
- Casos de éxito
| túPrieto | Una cara o dos caras, altura 2000-5000 mm, personalizable |
| Forma voladiza | Horizontal/Inclinado |
| Longitud del voladizo | 600-1400 mm, personalizable |
| Capacidad de carga | Un solo brazo voladizo: máximo 800 kg Capacidad de carga total: máximo 5000 kg. |
| Espaciado entre agujeros | 100 mm |
| Color | Azul (RAL5005/5015), naranja (RAL2004) o personalizado: todos los colores RAL, MOQ (por contenedor de 20 pies) |
| El tiempo de entrega | 15-20 días para un contenedor |
| Peso y dimensiones | |
| Profundidad del soporte | 800 mm/900 mm/1000 mm/1100 mm/1200 mm |
| Ancho | 600-1400 mm o personalizado |
| Sección del brazo | 60*40*1,5 mm/100*50*3,0 mm |
| Sección vertical | 200*60/300*90mm*3,0mm |
| Agujeros de lanzamiento | 50 mm |
| Capacidad de peso/Nivel | 500-2000 kg/brazo |
| Capacidad total | 500-15000 kilos |
| Altura | 6m o personalizado |
| Detalles del producto | |
| Número de modelo | Estanterías Cantilever |
| Requiere ensamblaje | Sí |
| Nombre de marca | Almacenamiento OKE |
| Tipo de brazo | Viga de tubo/viga de cajón |
| Tipo de construcción | Atornillado |
| Tipo | Motor de arranque |
| Número de niveles | Según las necesidades del cliente |
| Material | Acero/Acero Q 235B (mismo nivel SS400) |
| Capacidad de la bahía de la unidad | 500 kg – 15 000 kg / Personalizado |
| Color | Estándar: Azul (RAL5005/5015), Naranja (RAL2004), Personalizado: Todos los colores RAL, MOQ (por contenedor de 20 pies) |
| Acabado de la superficie | Recubierto de polvo/ Galvanizado |
| Embalaje | El paquete termina con cartón y paquete con flejes exteriores de acero, siguiendo las necesidades del cliente. |
| Característica | Durable, protección contra la corrosión |
| Usar | Estantería de almacén |
| Uso | Sistema de almacenamiento en almacén |
| Solicitud | Ampliamente utilizado |
| Código HS | 73089000 |
| Soporte de productos | |
| Consulta gratuita | Si, cualquier duda la puedes consultar gratis. |
| Soporte para personalización | Sí |
| Diseño libre | Sí, dibujo CAD/PDF/3D |
| Muestra gratis | Disponible (Costo de envío a cargo del comprador) |
| Muestra 3D | Sí, muestra 3D 1:1. Ahorre tiempo y dinero en pruebas y errores. |
| Preinstalación | Sí |
| Prueba de capacidad | Sí, si es necesario. |
| Fabricantes de equipos originales y fabricantes de diseños originales | Disponible |
| Proceso de dar un título | CE / ISO |
| Plazo de entrega | 15-20 días para estanterías de palets convencionales, un contenedor |
| Servicio de instalación | Sí, envíe el dibujo o el video de instalación y envíe al ingeniero a su sitio si es necesario. |
| Servicio de mantenimiento | Sí, enviamos una guía de mantenimiento gratuita. |
| Servicio de reparación | Sí, enviamos servicios de reparación. |
Producto relacionado
Estantería Cantilever
Si tienes alguna duda puedes contactarnos, contaremos con profesionales para diseñar para ti y emitir dibujos gratuitos.
Los sistemas de almacenamiento industrial en voladizo laminados tienen una estructura sin pernos y son los mejores para materiales livianos. Por el contrario, en el tipo estructural, el sistema se fija firmemente al suelo mediante pernos. Como resultado, este tipo de voladizo es perfecto para guardar mercancías pesadas.
El costo de los nuevos sistemas de estanterías voladizas para paletas de almacén depende de sus requisitos, el espacio del almacén y el diseño de las estanterías.
Preste siempre atención al techo de su almacén para poder personalizar los sistemas cantilever en consecuencia. Asimismo, es necesario contar con montantes, tirantes y brazos correctos para evitar que el producto sobresalga o se deforme.
Un sistema voladizo con polvo no es adecuado para espacios al aire libre.
Sí, almacenar materiales en la base de su estantería voladiza es seguro.
El intervalo entre cada orificio de los montantes es de 100 mm y la distancia mínima de ajuste de la altura del estante es de 100 mm. Puede seguir añadiendo montantes para ampliar la profundidad del estante voladizo.
Por lo general, un contenedor demora entre 15 y 20 días. En el caso de productos personalizados, el tiempo específico dependerá de los resultados de la consulta.
Son necesarias inspecciones periódicas, limpieza, verificación de componentes y reemplazo de piezas desgastadas. También ofrecemos servicios de mantenimiento y conservación si es necesario.
Ofrecemos una garantía de 10 años y un servicio posventa 24 horas al día, 7 días a la semana. No dude en contactarnos si tiene alguna pregunta.
Damos mucha importancia a los sistemas de gestión de calidad y hemos obtenido la certificación ISO 9001. Además, nuestros productos cumplen con la certificación CE, AS4084, las normas estadounidenses RMI y las normas FEM.

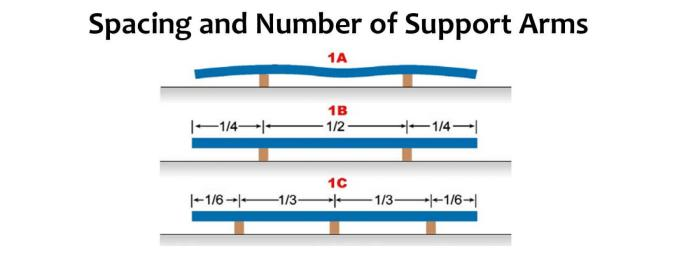

- Determine la cantidad y el espaciado de los soportes en voladizo. Busque algunos bloques de madera y coloque los productos sobre ellos. Observe si hay desviaciones y, si las hay, agregue otro bloque en la parte inferior. Los bloques de madera son la cantidad y el espaciado de los soportes en voladizo.

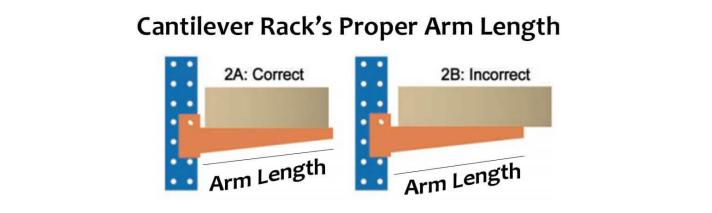

- Determinar la longitud del brazo. La longitud del brazo se mide por el ancho de la carga. Al colocar las mercancías, no deben exceder la longitud del voladizo.

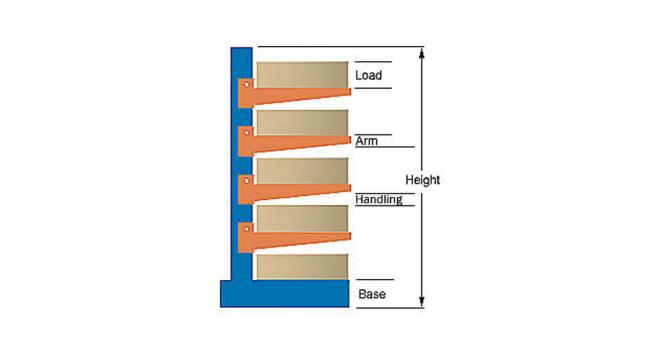

- Determinar la altura de la columna: altura de la base + número de brazos + ancho de la carga más el espacio necesario para el transporte. Se puede obtener la altura de la columna.
